A megmunkált csatlakozóalkatrészek megbízható szállítójaként gyakran találkozom az ügyfelek kérdéseivel ezen alkatrészek hőtágulási tulajdonságaival kapcsolatban. A hőtágulás megértése kulcsfontosságú, mivel jelentősen befolyásolhatja a csatlakozók teljesítményét, megbízhatóságát és biztonságát különböző alkalmazásokban.
A hőtágulás megértése
A hőtágulás az anyag azon hajlamára utal, hogy alakja, területe és térfogata megváltozik a hőmérséklet változásának hatására. Amikor egy anyagot felmelegítenek, az atomjai energiát nyernek, és erőteljesebben kezdenek vibrálni. Ez a megnövekedett rezgés hatására az atomok távolabb kerülnek egymástól, ami az anyag tágulását eredményezi. Ezzel szemben, amikor az anyagot lehűtik, az atomok energiát veszítenek, és közelebb kerülnek egymáshoz, ami összehúzódáshoz vezet.
Egy anyag hőtágulását jellemzően a hőtágulási együtthatója (CTE) jellemzi, amelyet a hossz vagy térfogat töredékes változásaként határoznak meg egységnyi hőmérséklet-változásonként. A CTE-nek két fő típusa van: a lineáris hőtágulási együttható (α), amely a hossz változását írja le, és a térfogati hőtágulási együttható (β), amely a térfogat változását írja le. A legtöbb szilárd anyag esetében a térfogati CTE körülbelül háromszorosa a lineáris CTE-nek.
A megmunkált csatlakozó alkatrészekben használt különböző anyagok hőtágítása
A megmunkált csatlakozóelemekben használt különböző anyagok eltérő hőtágulási tulajdonságokkal rendelkeznek. Vessünk egy pillantást néhány elterjedt anyagra és azok CTE-értékeire.
Fémek
A fémeket széles körben használják megmunkált csatlakozóelemekben kiváló elektromos vezetőképességük, mechanikai szilárdságuk és korrózióállóságuk miatt. A fémek azonban viszonylag magas CTE-értékekkel is rendelkeznek, ami azt jelenti, hogy a hőmérséklet változásával jelentősen kitágulnak és összehúzódnak.
- Réz:A réz az egyik leggyakrabban használt fém az elektromos csatlakozókban, nagy elektromos vezetőképessége miatt. Lineáris CTE-je körülbelül 16,5 × 10^(-6) /°C szobahőmérsékleten. Ez a magas CTE problémákat okozhat a csatlakozóalkalmazásokban, ahol pontos méretstabilitásra van szükség, különösen magas hőmérsékletű környezetben.
- Alumínium:Az alumínium egy másik népszerű választás a csatlakozó alkatrészekhez, alacsony sűrűsége és jó elektromos vezetőképessége miatt. Lineáris CTE-je körülbelül 23 × 10^(-6) /°C, ami még a rézénél is magasabb. Ez azt jelenti, hogy az alumínium csatlakozók jobban kitágulnak és összehúzódnak, mint a réz csatlakozók ugyanazon hőmérsékletváltozás mellett.
- Sárgaréz:A sárgaréz a réz és a cink ötvözete, amely egyesíti a réz jó elektromos vezetőképességét a cink korrózióállóságával és alakíthatóságával. Lineáris CTE-je 18-20 × 10^(-6) /°C, az ötvözet konkrét összetételétől függően. A kiváló minőségértSárgaréz MCB Swithch alkatrészek, a hőtágulási tulajdonságot alaposan figyelembe kell venni a tervezési és alkalmazási folyamat során.
Műanyagok
A csatlakozóelemekben is műanyagot használnak, különösen szigetelő alkatrészekhez. Általában alacsonyabb az elektromos vezetőképességük, mint a fémeké, de jó szigetelési tulajdonságokkal rendelkeznek, és könnyen alakíthatók összetett formákká.
- Polietilén (PE):A PE egy széles körben használt műanyag a csatlakozók szigetelésében. Viszonylag magas CTE-je van, jellemzően 100-200 × 10^(-6) /°C. Ez a magas CTE méretváltozásokhoz vezethet a szigetelésben a hőmérséklet-ingadozások hatására, ami befolyásolhatja a csatlakozó általános teljesítményét.
- Polikarbonát (PC):A PC erős és ütésálló műanyag, a PE-hez képest jobb méretstabilitással. Lineáris CTE-je körülbelül 65 × 10^(-6) /°C. A PC-t gyakran használják csatlakozóházakban, ahol egyensúlyra van szükség a mechanikai szilárdság és a termikus stabilitás között.
Kerámia
A kerámiát egyes speciális csatlakozóalkalmazásokban használják, például magas hőmérsékletű vagy nagyfeszültségű környezetben. A kerámiák általában alacsony CTE-értékekkel rendelkeznek, ami azt jelenti, hogy a hőmérséklet-változás hatására nagyon kis mértékben tágulnak és húzódnak össze.
- Alumínium-oxid (Al2O3):Az alumínium-oxid egy gyakori kerámiaanyag, amelyet csatlakozó szigetelőkben használnak. Körülbelül 7 × 10^(-6) /°C lineáris CTE-vel rendelkezik, ami kiválóan alkalmas olyan alkalmazásokra, ahol kritikus a hőstabilitás.
A hőtágulás hatása a megmunkált csatlakozó alkatrészekre
A megmunkált csatlakozóelemek hőtágulási tulajdonságai számos fontos hatással lehetnek azok teljesítményére és megbízhatóságára.
Dimenziós változások
A hőtágulás egyik legszembetűnőbb hatása a csatlakozórészek méretváltozása. Magas hőmérsékletű környezetben a csatlakozó kitágulhat, ami olyan problémákat okozhat, mint a csatlakozások meglazulása, az illeszkedő részek eltolódása és a környező alkatrészek fokozott igénybevétele. Például, ha egy fém csatlakozó hő hatására kitágul, előfordulhat, hogy már nem illeszkedik szorosan a házába, ami rossz elektromos érintkezéshez és potenciális jelveszteséghez vezet.
Stressz és feszültség
Ha a csatlakozót hőmérséklet-változásoknak teszik ki, a csatlakozón belüli különböző anyagok közötti hőtágulási különbség belső feszültséget és feszültséget okozhat. Például, ha egy fémvezetőt egy sokkal magasabb CTE-vel rendelkező műanyag szigetelőbe kapszuláznak, a műanyag melegítéskor jobban kitágul, mint a fém, ami feszültséget okoz a két anyag közötti határfelületen. Idővel ez a feszültség repedést, rétegválást vagy más károsodást okozhat, csökkentve a csatlakozó megbízhatóságát.
Elektromos teljesítmény
A hőtágulás a csatlakozó elektromos teljesítményét is befolyásolhatja. Ahogy a csatlakozó tágul vagy összehúzódik, a vezető elemek közötti távolság megváltozhat, ami megváltoztatja a csatlakozó elektromos ellenállását és kapacitását. A nagyfrekvenciás alkalmazásokban ezeknek az elektromos paramétereknek a kis változásai is jelentős hatással lehetnek a jelátvitel minőségére.
A hőtágulás hatásainak enyhítése
A megmunkált csatlakozóelemek megbízható teljesítményének biztosítására a hőtágulás mellett többféle stratégia is alkalmazható.
Anyag kiválasztása
A kompatibilis CTE-értékekkel rendelkező anyagok kiválasztása kulcsfontosságú. Például egy fémvezetőt és egy szigetelőt kombináló csatlakozó tervezésekor a fémhez közeli CTE-vel rendelkező szigetelő kiválasztása csökkentheti a hőtágulás okozta belső feszültséget. Egyes esetekben az alacsony CTE-értékkel rendelkező anyagok, például a kerámiák használata előnyös lehet olyan alkalmazásokban, ahol a hőstabilitás rendkívül fontos.
Tervezési szempontok
A megfelelő tervezés a hőtágulás hatásait is enyhítheti. Például a tágulási hézagok vagy rugalmas elemek beépítése a csatlakozó kialakításába lehetővé teheti a hőtágulás miatti mozgást anélkül, hogy túlzott feszültséget okozna. Ezenkívül a moduláris felépítés megkönnyítheti az egyes alkatrészek cseréjét, amelyeket jobban érinthet a hőtágulás.
Hőkezelés
A hatékony hőkezelés segíthet a csatlakozó hőmérsékletének szabályozásában és csökkentheti a hőtágulás mértékét. Ez magában foglalhatja a hűtőbordák, ventilátorok vagy más hűtési módszerek használatát a működés során keletkező hő elvezetésére. Egyes esetekben a csatlakozó külső hőforrásoktól való szigetelése is elősegítheti a stabilabb hőmérséklet fenntartását.
Kínálatunk és a hőtágulás szerepe

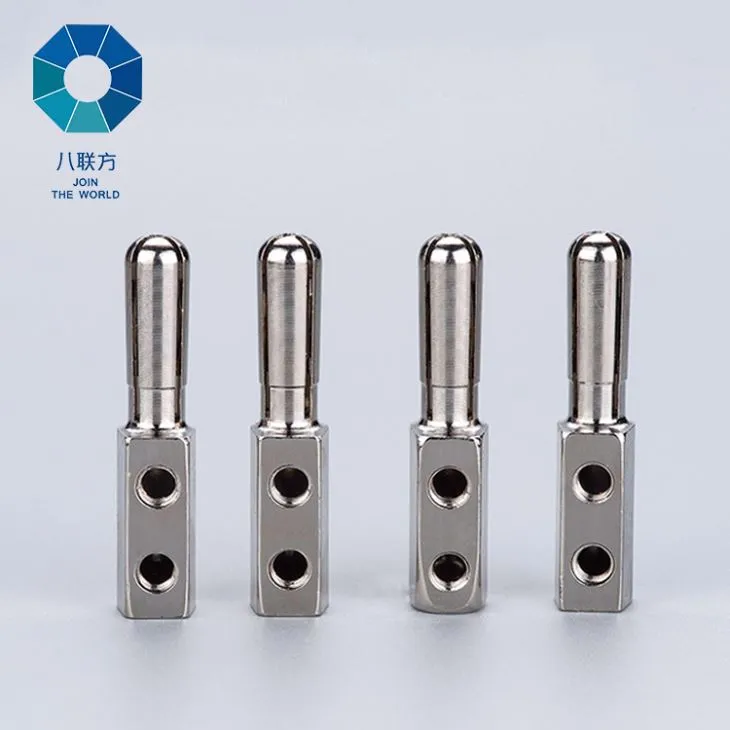

A megmunkált csatlakozó alkatrészek szállítójaként megértjük a hőtágulási tulajdonságok fontosságát termékeink teljesítményében. A csatlakozó alkatrészek széles választékát kínáljuk, beleértveMCB kapcsoló terminál csatlakozó részeiésSárgaréz gyújtógyertya villanyóra.
Mérnöki csapatunk gondosan választja ki az anyagokat és úgy tervezi meg termékeinket, hogy minimalizálja a hőtágulás negatív hatásait. Kiterjedt tesztelést végzünk annak biztosítására, hogy csatlakozó részeink ellenálljanak a különböző alkalmazásokban várható hőmérséklet-ingadozásoknak, megbízható és tartós teljesítményt nyújtva.
Vegye fel velünk a kapcsolatot beszerzésért és tanácsért
Ha Ön a kiváló minőségű megmunkált csatlakozó alkatrészek piacán dolgozik, és szeretne többet megtudni arról, hogyan kezeljük a hőtágulási problémákat, kérjük, vegye fel velünk a kapcsolatot. Szakértői csapatunk készen áll arra, hogy segítsen Önnek kiválasztani a megfelelő termékeket az Ön speciális igényeinek megfelelően, és megvitassák az esetleges műszaki kérdéseket.
Hivatkozások
- Callister, WD és Rethwisch, DG (2018). Anyagtudomány és mérnöki tudomány: Bevezetés. Wiley.
- Ashby, MF és Jones, DRH (2005). Mérnöki anyagok 1: Bevezetés a tulajdonságokba, alkalmazásokba és tervezésbe. Butterworth – Heinemann.
- Incropera, FP, DeWitt, DP, Bergman, TL és Lavine, AS (2019). A hő- és tömegátadás alapjai. Wiley.
